半导体是现代信息技术的基石，其产业链条复杂且高度专业化。本文将以“小胖的作业本”中的框架为基础，对半导体产业进行一次系统的梳理。

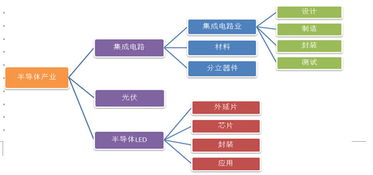

一、半导体产业核心产品分类
半导体产品主要可分为四大类别：
- 集成电路 (Integrated Circuits, ICs)：这是半导体产业中规模最大、技术最核心的领域，常被称为“芯片”。它通过特定的工艺，将晶体管、电阻、电容等元件及布线集成在一小块半导体晶片上，形成一个具备完整功能的微型电子器件。我们日常接触的CPU、GPU、内存、各类手机和汽车主控芯片等均属此类。集成电路根据功能又可细分为逻辑芯片、存储器、微处理器和模拟芯片等。
- 光电子器件 (Optoelectronic Devices)：这类器件利用半导体材料的光电效应进行工作，实现光信号与电信号之间的相互转换。常见的产品包括发光二极管（LED）、激光二极管、光电探测器、太阳能电池板等，广泛应用于照明、通信、传感和能源领域。
- 分立器件 (Discrete Devices)：与集成电路的“集成”相对，分立器件是独立封装、功能单一的半导体元件。它们通常作为电路中的基础功能单元，如二极管、晶体管（三极管）、晶闸管等，在功率控制、信号放大、开关等电路中扮演关键角色。
- 传感器 (Sensors)：利用半导体材料的物理特性，将外界环境信息（如压力、温度、湿度、光线、磁场、气体成分等）转换为可测量的电信号的器件。例如MEMS（微机电系统）传感器，已广泛应用于智能手机、汽车、工业控制和物联网设备中。
在这四类中，集成电路因其技术密集、价值高昂，占据了整个半导体市场超过80%的份额，是产业发展的核心驱动力和战略制高点。
二、半导体产业链全景：从设计到系统集成
半导体产业链是一个全球分工协作的庞大体系，可以大致分为三个核心环节和最终的终端应用。
1. 上游：IC设计与制造准备
这是知识和技术最密集的环节。
- IC设计：根据终端需求，利用EDA（电子设计自动化）软件，完成芯片的功能、性能和物理版图设计。代表企业如高通、英伟达、联发科、华为海思等。
- IP核授权与EDA工具：为设计环节提供核心知识产权模块（如ARM的CPU架构）和必备的设计软件（如Synopsys、Cadence、Mentor的产品），是产业链的“卖水人”。
- 材料与设备：为芯片制造提供“粮食”和“工具”。包括硅片、光刻胶、特种气体等半导体材料，以及光刻机、刻蚀机、薄膜沉积设备等价值极高的制造设备。代表企业有阿斯麦（ASML）、应用材料（AMAT）、东京电子（TEL）等。
2. 中游：芯片制造与封测
这是资本和技术最密集的环节，实现从设计图纸到物理芯片的转化。
- 芯片制造（晶圆代工/Foundry）：在超洁净的晶圆厂（Fab）中，将IC设计版图通过数百道复杂的物理和化学工艺（如光刻、刻蚀、离子注入、薄膜沉积等），一层层地“雕刻”在硅片上，形成数以亿计的晶体管电路。代表企业有台积电、三星、英特尔、中芯国际等。
- 封装与测试：制造完成的晶圆经过切割得到独立的晶粒（Die），然后进行封装（为其安上保护外壳和连接外部的引脚），并进行严格的性能与可靠性测试，最终成为可交付的芯片产品。代表企业有日月光、安靠、长电科技等。
3. 下游：终端应用与系统集成
这是价值实现的环节。经过封测的各类半导体器件，被交付给：
- 模组制造商：将多个芯片和元器件组装成功能模组（如内存条、摄像头模组）。
- 系统集成商/终端品牌商：将芯片、模组及其他部件集成，最终生产出我们可见的电子产品，如智能手机、个人电脑、服务器、汽车、工业设备、消费电子产品等。
###
从一粒沙子到功能强大的芯片，再到我们手中智能设备的一次次流畅操作，半导体产业链的每一个环节都凝聚着人类顶尖的智慧与工艺。理解其分类与产业链结构，是洞察信息技术发展、把握未来科技趋势的重要基础。随着人工智能、5G、物联网和汽车电子等新需求的爆发，半导体产业将继续在全球经济与技术竞争中占据核心地位。
